Acerca del proyecto
Descripción general
El proyecto consiste en un sistema adaptativo de impresión serigráfica para materiales rígidos, diseñado para trabajar con piezas de MDF, acrílico, plástico, cartón rígido y otros materiales que pueden presentar diferentes tamaños, espesores o irregularidades superficiales.
La máquina integra tres elementos principales:
Un pallet parametrizable para posicionar diferentes piezas.
Un sistema automático de dosificación de tinta.
Un rasero multizona con presión regulable de forma independiente.
Esta combinación busca reducir los errores de alineación, el desperdicio de tinta y los defectos causados por una presión irregular durante la impresión.

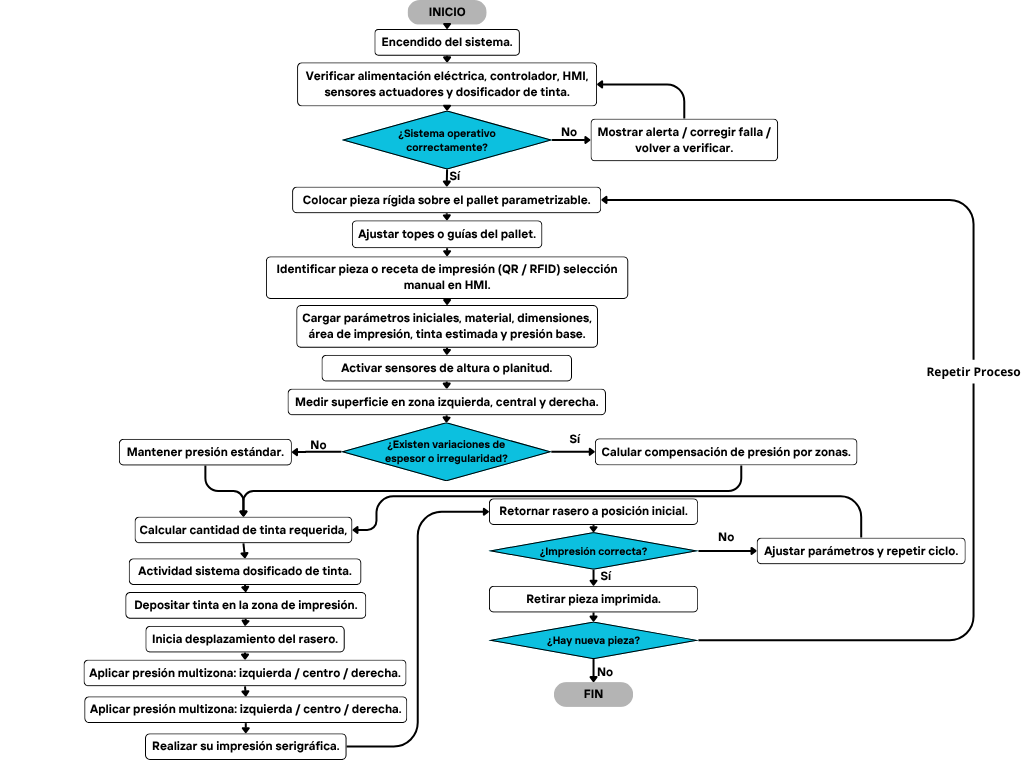

Funcionamiento principal
El operador coloca la pieza rígida sobre el pallet ajustable.
Selecciona desde la pantalla HMI el material, dimensiones, espesor y área de impresión.
La configuración también puede cargarse mediante un código QR o RFID asociado a una receta.
El sistema calcula la cantidad de tinta necesaria según el área y tipo de material.
Una bomba peristáltica o jeringa dosificadora deposita la tinta sobre la zona de impresión.
Los sensores miden la altura o planitud de la superficie.
El controlador establece la presión necesaria en las zonas izquierda, central y derecha del rasero.
El rasero se desplaza sobre la pantalla serigráfica y realiza la impresión.
Al finalizar, el sistema puede guardar los parámetros utilizados para repetir el trabajo.

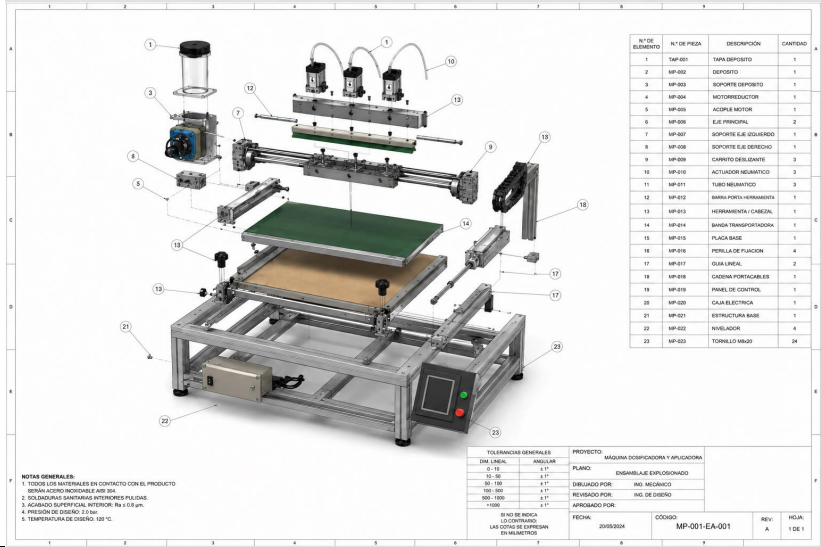

Componentes principales
Base estructural y mesa de trabajo.
Pallet parametrizable.
Topes y fijadores regulables.
Marco portamalla serigráfica.
Guías lineales y sistema de desplazamiento.
Motor paso a paso o servomotor.
Rasero dividido en tres zonas.
Actuadores independientes de presión.
Sensores de altura o planitud.
Depósito y módulo dosificador de tinta.
Bombas, mangueras y boquilla de descarga.
Controlador electrónico o PLC compacto.
Pantalla HMI.
Botones de operación y seguridad.
Fuente de alimentación y protecciones eléctricas.
Problema que busca resolver
En la serigrafía convencional, la alineación de la pieza, la cantidad de tinta y la presión del rasero dependen principalmente de la experiencia del operador. Esto puede ocasionar:
Exceso o insuficiencia de tinta.
Manchas y zonas con baja cobertura.
Presión irregular durante la impresión.
Defectos por diferencias de espesor.
Calibraciones manuales prolongadas.
Desperdicio de tinta.
Baja repetibilidad entre piezas.
Dificultad para trabajar con distintos formatos.
Dependencia de operadores especializados.
El sistema propuesto configura el tipo de pieza, calcula la cantidad de tinta y ajusta la presión del rasero por zonas, permitiendo obtener impresiones más controladas y repetibles.
Innovación y beneficios
La principal innovación es el rasero multizona de presión compensada, dividido en tres zonas funcionales: izquierda, central y derecha. Cada zona puede aplicar una presión diferente para compensar cambios de espesor, planitud o irregularidades del material.
El pallet parametrizable permite utilizar piezas de diferentes tamaños en una misma máquina, mientras que la dosificación automática evita que el operador coloque cantidades excesivas o insuficientes de tinta.
Entre los principales beneficios se encuentran:
Mayor uniformidad en la impresión.
Reducción del desperdicio de tinta.
Menor tiempo de calibración.
Mejor alineación de las piezas.
Adaptación a diferentes materiales rígidos.
Mayor repetibilidad entre productos.
Menor dependencia de la experiencia del operador.
Almacenamiento de recetas para trabajos repetitivos.
Mejora de la calidad y productividad del proceso.
Aplicaciones
El sistema puede utilizarse para imprimir sobre:
Placas de MDF.
Acrílico.
Plástico rígido.
Cartón rígido.
Madera.
Paneles publicitarios.
Señaléticas.
Cajas y empaques.
Productos promocionales.
Piezas decorativas o personalizadas.
Observación: la sección de impacto incluida en el documento menciona una máquina expendedora con pagos físicos y digitales, por lo que parece corresponder a otro proyecto y debería corregirse antes de presentar la ficha.
