Acerca del proyecto
Descripción general:
El proyecto consiste en un medidor inteligente IoT para micromedición de agua, diseñado para instalarse en líneas domiciliarias o institucionales y registrar automáticamente el volumen de agua consumido.
El sistema utiliza una turbina o sensor de flujo con efecto Hall para generar pulsos proporcionales al caudal. Un microcontrolador procesa esta información, calcula el consumo en litros y metros cúbicos, muestra los datos en una pantalla local y almacena los registros en memoria.
Además, incorpora un módulo GSM/GPRS/GPS que permite enviar reportes mediante SMS y transmitir información hacia una plataforma en la nube, facilitando la supervisión remota de múltiples medidores desde un panel web.

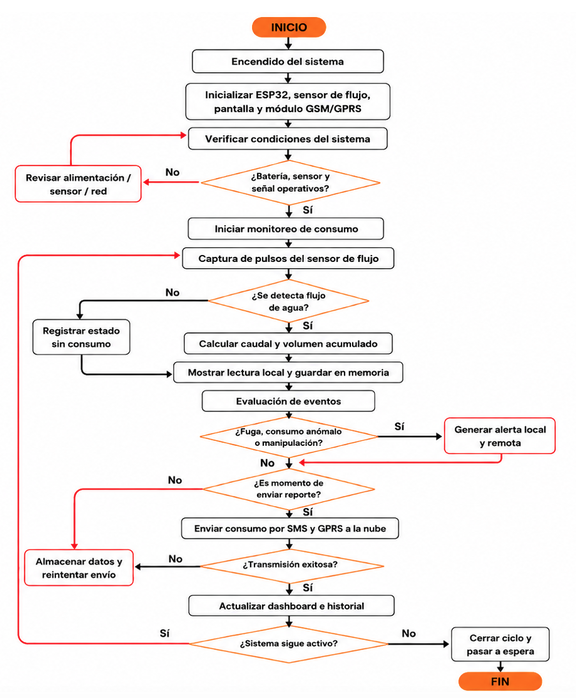

Funcionamiento principal:
- El agua ingresa al cuerpo hidráulico del medidor.
- La turbina o sensor de flujo genera pulsos según el volumen circulante.
- El ESP32 procesa los pulsos y calcula litros y metros cúbicos consumidos.
- La lectura se muestra en una pantalla local.
- Los registros se almacenan en memoria.
- El sistema analiza patrones de consumo.
- Se detectan posibles fugas nocturnas o consumos excesivos.
- También se identifican ausencia de consumo, batería baja o pérdida de señal.
- Un sensor permite detectar apertura o manipulación física del equipo.
- El módulo GSM/GPRS envía reportes mediante SMS.
- Los datos también se transmiten hacia una plataforma en la nube.
- El supervisor puede revisar lecturas, historial y alertas desde un dashboard web.
-
Si se detecta una anomalía, el sistema genera una alerta automática.
Componentes principales:
- Cuerpo hidráulico del medidor.
- Entrada y salida roscada.
- Turbina o sensor de flujo.
- Sensor de efecto Hall.
- Controlador ESP32 o equivalente.
- Módulo GSM/GPRS/GPS tipo A9G o equivalente.
- Ranura SIM.
- Antena GSM/GPRS.
- Antena GPS/GNSS.
- Pantalla OLED o LCD.
- Memoria para almacenamiento.
- Batería recargable o reemplazable.
- Regulador de voltaje.
- Sensor anti-manipulación.
- Carcasa electrónica sellada.
- Plataforma web de supervisión.
-
Firmware para detección de eventos y alertas.
Problema que resuelve:
El proyecto busca mejorar la lectura y supervisión del consumo de agua, que en muchas viviendas todavía requiere visitas presenciales para registrar manualmente los medidores.
Este método demanda tiempo, genera costos operativos y puede estar sujeto a errores humanos. Además, el usuario normalmente conoce su consumo recién cuando recibe su facturación, dificultando la detección temprana de fugas o consumos anormales.
El sistema permite obtener información de manera remota, generar alertas y reducir la necesidad de inspecciones presenciales.
Innovación y beneficios:
La principal innovación consiste en integrar micromedición de agua, comunicación SMS, transmisión GPRS a la nube y detección automática de anomalías en un mismo dispositivo.
El medidor no solo registra el consumo, sino que también puede detectar fugas, manipulación física, batería baja, ausencia de consumo y pérdida de conectividad.
La combinación de pantalla local, comunicación celular y plataforma web permite que tanto el usuario como el supervisor dispongan de información más oportuna sobre el consumo y estado del sistema.
El proyecto puede beneficiar a usuarios domiciliarios, municipalidades, condominios, juntas administradoras de agua, instituciones y EPS que requieran mejorar la supervisión y reducir costos asociados a la lectura manual.
